沈阳检验铸铁平台平面度的检定方法和检验步骤

沈阳检验铸铁平台平面度的检定方法和检验步骤：

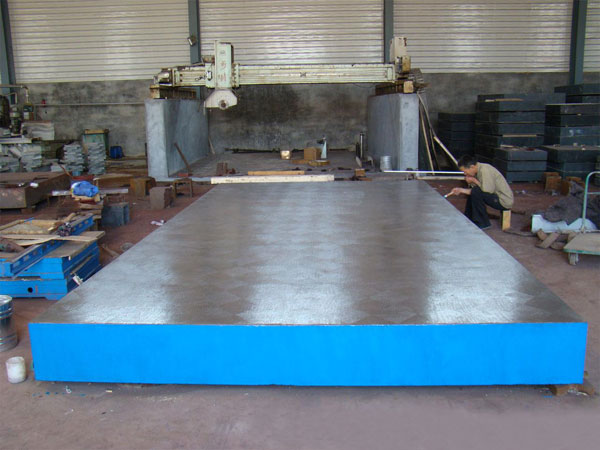

　　沈阳检验铸铁平台（泊头兆基厂家生产）平面度的检定方法一般分为两类：直接测量法和间接测量法。

　　沈阳检验铸铁平台直接测量法是直接获得平面各点偏差值或直接评定平面度误差值。这种测量方法可直接得到线值结果，因此也叫线差法。属于这类测量方法的有刀口直尺或平尺的垫塞法、标准装配平台的打表法、激光准直仪测量法。

　　沈阳检验铸铁平台平面度间接测量法是利用水平仪或自准自仪在被测平面若干个测量截面上，以节距法进行测量，得到各被测点相对于测量基准（水平面或光轴直线）的倾斜脚度，在取得最后结果时，将角值表示的量值换算为以线值表示的量值。这种方法从仪器中读得的数值是角度值，因此也叫角差法。属于这类方法的有水平仪法和自准直仪法。

　　沈阳检验铸铁平台炉料一般选择的材料为生铁按GB718—82选用，按照铸铁平板的种类，对灰铁铸件、可锻铸铁件及球墨铸铁分别有不同的技术要求。一般情况下灰铁铸件按GB976—67执行。球墨铸铁用生铁按GB1412—78选用。标准按化学成分装生铁分为若干组、类、级，但不考虑含碳量。检验可按GB1348—88进行。其形状尺寸及质量偏差应符合图纸规定或符合GB6414—1999的规定。铸铁平板的牌号、加工余量、尺寸偏差应符合图纸规定或符合GB6414—1999的规定。

　　沈阳检验铸铁平台平面波动量将平面波动仪放在平板工作面上，沿任意一直线方向移动平面波动仪。移动距离为平板对角线长度的一半且不应小于200MM。取平面波动仪的指示表（分度值为0.001MM）上最在值与最小值之差。即为被检平板工作面的平面波动量。

　　沈阳检验铸铁平台接触点面积的比率将被检平板工斜面上涂上显示剂，在不低于其精度等级的平板上研合，在被检平板上显示出明显的接触点，然后用一个50MM×50MM范围内刻划有2.5MM×2.5MM的400个小方格的透明薄板（如有机玻璃板）。置于被检平板工作面的任意位置上，依次观察每个方格内包含接触点所占面积的比例（以1／10为单位）。求上述比例数之和，除以4即为所检测部位的接触点面积的比率。为取得典型的数值。应在另一位置上测出接触点面积的比率，求出两次结果的平均值。

　　沈阳检验铸铁平台挠度将检测装置放在被检平板工作面上，在不加载荷时，将扭簧比较仪测头与工作面相接触（为使测量准确，测头与工作面之间可放一块薄量块）且记下读数。然后根据表5规定的额定载荷施加力且记下读数；两次读数之差即为被检平板工作面在额定载荷下的挠度值。
