铸铁平台铸件表面发黑处理方法及检验准备工作

铸铁平台铸件表面发黑处理方法及检验准备工作：

　　铸铁平台铸件与其他钢件不同之处在于组织疏松，碳含量高，如果处理不当，直接影响发黑膜与基体的结合强度，因此，前处理显得尤为重要。

　　铸铁平台铸件表面处理，由于防护的需要，许多铸铁平台铸件也需要进行表面发黑处理，已往使用的碱性发黑液存在着效率低，耗能大，尤其在处理铸铁件时，往往呈现土黄色，因此，在外观上常常达不到客户的满意。使用常温发黑液，可以解决上述问题。

　　一般前处理包括脱脂和除锈，脱脂时既要将表面油污去除干净，又不能使用强碱避免基体过腐蚀。脱脂方法有很多，如机械脱脂、有机溶剂脱脂、各种温度的化学脱脂，也可进行电解脱脂等，可根据自身现有条件选择。

　　除锈活化可根据基材状况决定，若锈蚀、氧化皮较重，先采用喷砂后再发黑，若表面状况较好，可采用盐酸活化的方法，但一定要注意不能过腐蚀。否则，碳膜聚集表面难以除净，发黑后表面容易挂灰，还影响结合力。

　　由于铸铁平台铸件组织疏松，孔隙率高，容易残蟹溶液，发黑后一定要清洗干净，避免零件以后发黄。为提高发黑后铸铁件的防腐能力，一定要做好后处理工作，一般用水溶性封闭剂封孔，最后再浸脱水防锈油，这样就可以达到抗腐蚀作用。

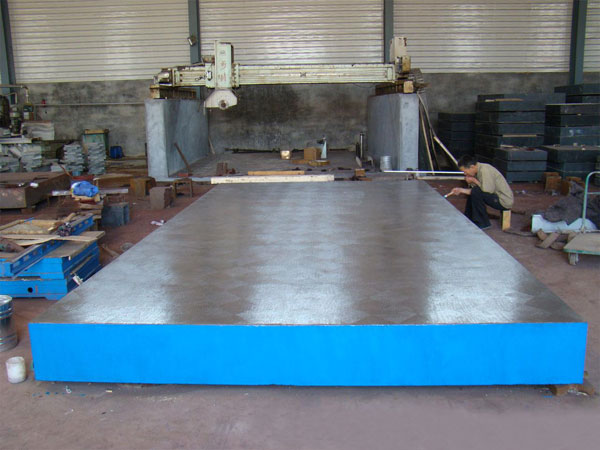

　　铸铁平台可以用于检验机械零件平面度,平行度,直线度等形位公差的测量基准,也可用于精密零件的划线和测量,实验,铆焊,焊接,基础,工作台等,工作面采用刮研工艺,工作面可以设计圆孔,长方孔,方孔,T型槽,U型槽,V型槽.

　　铸铁平板采用高强度铸铁HT200——300,经过两次人工处理(人工退火600度——700度和自然时效2——3年)使用该产品的精度稳定,耐磨性能好.

　　铸铁平台在检验前要做一些准备工作。所谓的铸铁平板的检验，用检定工具（准确度不低于被检铸铁平板的铸铁平板或平尺）以涂色法检定刮制铸铁平板的接触点数。检验铸铁平台是否合格一般要做到以下几点：

　　1、查看检具及主要配套设备合格证是否在有效期内，如不在有效期内则一律不准使用，应及时与维修人员联系，检查检具还是否合格。

　　2、铸铁平板检定地点温度是否满足检定规程的要求（20±5℃），如不满足，应使用空调器调节检定地点温度，使其满足要求。

　　3、清洗被检铸铁平板表面，用120#溶剂汽油清洗擦净。

　　4、铸铁平板检定工具在检定地点平衡温度的时间应不少于四小时。

　　根据被检铸铁平台准确度等级，选用检定工具，用对角线法检定铸铁平板工作面的平面度。经检定符合铸铁平板检定规格要求的平板，发给检定证书；不符合本规程要求的，发给检定结果通知书。铸铁平板的检定周期根据使用的具体情况确定，一般为一年。
