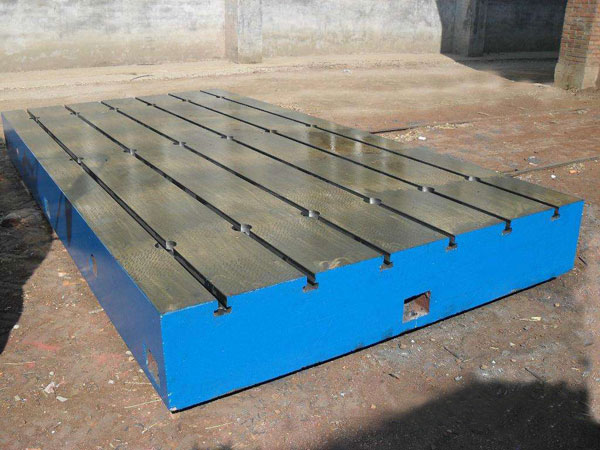

铸铁平台的重量误差不能超过5%：
对于铸造行业来说，铸铁平台出现重量误差现象也是比较常见的，但是不同程度的损失后果是不一样的，如果铸铁平台的重量误差超过5%就会造成了铸铁平板的完整性。
铸铁平台要特别注意铸造碾砂过程的控制，型砂的性能将直接影响铸铁平台铸件的质量，因此，型砂应该具有良好的透气性，湿强度、流动性、可塑性和退让性等。该具有良好的透气性，湿强度、流动性、可塑性和退让性等。严格按照加料顺序：旧砂-新砂-粘土-煤粉-水。混碾时间定在6～7min，混碾后进行约5h左右调匀。调匀后进行过筛、打松后再用，使型砂具有松散性，以提高透气性、流动性等。
铸铁平台铸造浇注过程的控制。浇注前要对铸水进行孕育和扒渣处理。在浇注过程中要不断流、平稳，以避免冲砂而形成砂眼。跑火时要及时堵住漏铸水的部位，并补足铸水，以减少冷隔、浇不足等缺陷。铸造清理过程的控制，清理过程是量具铸件冷却后从铸型中清理量具铸件，以获得表面无缺陷的量具铸件。
铸铁平台合理的工艺：操作者要严格按工艺过程进行操作，历求量具铸件结构使模样制造简单方便，使分型面数目少，具有拔模斜度，砂芯数量要少，有合理的壁厚，连接处要有过渡。选择合理的浇注系统，使量具铸件顺序凝固，以得到组织均匀的量具铸件。
合箱是一个不可忽视的重要环节，铸型表面的浮砂要清理干净，按印记对合，注意错箱量，是减少量具铸件偏箱的重要手段。下芯时要平稳，清理浮砂。砂芯的位置要放置好以防偏芯的产生。对于干模造型烘干工艺，要按操作规程进行操作，烘干时间为8h以上，以防因烘干不透而造成砂、气孔等缺陷。
对铸铁平板消失模涂模时注意:(1):涂料要求:采用水基石墨涂料,其波美度为60-70之间,涂刷时在温室内,烘干前严禁搬动,以防止变形(2)刷涂要求:涂料搅拌均匀,刷涂时严谨露白.(3)涂层烘干:涂料供干后要有足够的强度,在50-60℃的烘干24h。
铸铁平台加工工艺路线的一般原则如下：
1、先加工基准面
零件在加工过程中，作为定位基准的表面应首先加工出来，以便尽快为后续工序的加工提供精基准。称为“基准先行”。
2、划分加工阶段
加工质量要求高的表面，都划分加工阶段，一般可分为粗加工、半精加工和精加工三个阶段。主要是为了保证加工质量;有利于合理使用设备;便于安排热处理工序;以及便于时发现毛坯缺陷等。
3、先孔后面
对于方箱体、支架和连杆等零件应先加工平面后加工孔。这样就可以以平面定位加工孔，保证平面和孔的位置精度，而且对平面上的孔的加工带来方便。
4、主要表面的光整加工(如研磨、珩磨、精磨等)，应放在工艺路线最后阶段进行，以免光整加工的表面，由于工序间的转运和安装而受到损伤。
铸铁平台在生产的过程中由于现在工艺水平的问题造成的不同程度的重量的偏差，这样的偏差都是在相关规定的合理范围之内。所以对铸铁平板的缺陷做修复时要严格按工艺要求处理。在使用的过程中也不会对使用者的操作或者产品的质量造成严重的影响。
