高精度铸铁检验平板刚度测试方法

高精度铸铁检验平板刚度测试方法：

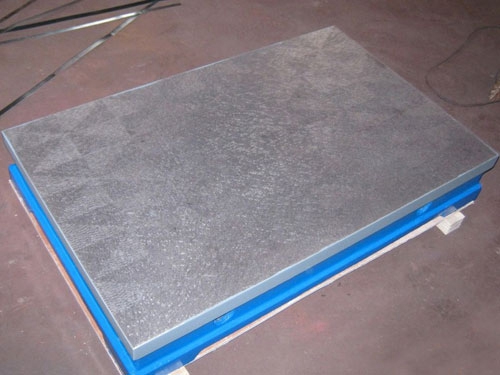

　　高精度铸铁检验平板是为生产车间或计量部门做精密测量用的基准平面；而划线平板是为生产中做划线用的基准平面。虽然这两种平板都是基准平面，但是它们的加工方法、平面精度、功能作用是不同的。专用于涂色法的检验平板工作面需刮研；其他用途的检验平板工作面需刮、磨或研；划线平板工作面见光即可。由此可见，检验平板的平面精度高于划线平板。

　　高精度铸铁检验平板在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用；划线铸铁平台在划线工作中起到了基准面作用。

　　高精度铸铁检验平板用水平仪或自准直仪检定平板平面度时，是按规定截面和检定点读取数据，通过数据处理获取平面度误差值。由于采用了多余观测，必然产生重复检定点。所谓重复检定点是受检稳各截面的交汇检定点，如平板中点是两条对角线、两条中线4个截面的交汇检定点，这一点即为重复检定点。从理论上讲，重复检定点的平面度值是不变的，即不同截面检定到这一点平面度值应相同。

　　但是由于各个截面检定时受到基准、环境、仪器和操作等因素的影响，不可避免地带来检定误差，致使重复检定点所得平面度偏差值不重合。通常把不同截面重复检定点平面度偏差值的差值   值称为重复检定点平面度的重合度，简称重合度。显然，重合度表明重复检定点（重复点）的平面度偏差值符合程度（重复误差）

　　高精度铸铁检验平板的刚度是指检验平板的   高承重变形量，铸铁平板的钢度越高承高量越大。影响检验平板刚度的因素一般包括：铸铁材质、平板安放方法以及平板的布筋设术是否合理。检验平板刚度测试方法在被测平板工作面上装好测试装置，在不加砝码时，将扭簧比较仪的测头与平板工作面相接触（为使测量准确，可在测头与平板工作面之间放一块薄的量块），并记下读数。然后按规定的载荷在支架上施加砝码，再记下此时扭簧比较仪的读数。两次读数之代数差的   值，即为该平板在额定载荷下的挠度值。卸下负载后应观察扭簧比较仪是否恢复到空载时的读数，若未能复原，则应分析其原因 并重新测试。我公司生产铆焊平板
