大连划线铸铁平台对金属液态温度的要求

大连划线铸铁平台对金属液态温度的要求：

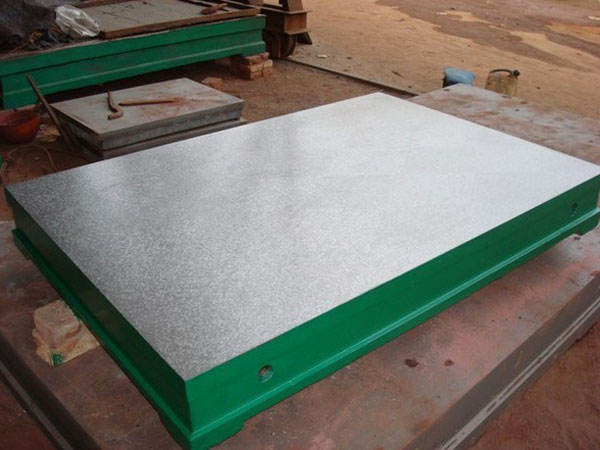

　　大连划线铸铁平台（河北兆基生产厂家）对金属液态温度的影响，分为熔炼温度与浇注温度两方面的影响。铸铁的熔炼温度是指出铁时的合适温度，但不同规格壁厚的铸铁平台也不尽相同。

　　对于大多数的大连划线铸铁平台，铁液的实用最低熔炼温度与牌号有关，低于这一温度铁液会严重氧化。对于氧化严重的铁液，加入孕育剂，铸铁方箱则先起脱氧作用，结果铁液形核作用不足，孕育衰退过快;而且铁液夹杂物增加，使大连划线铸铁平台的力学性能下降，气孔、针孔的缺陷易于形成。不同牌号或同一牌号不同壁厚划线铸铁平台适宜的过热温度可以参照相关技术参数铸铁检验平台。

　　一般而言大连划线铸铁平台浇注温度过高，则容易产生缩孔、缩松的缺陷。而划线铸铁平台的浇注温度过低，则容易产生气孔的缺陷。试验表明：当划线铸铁平台浇注温度从1360℃升至1395℃时，平台产生气孔缺陷的废品率从36%降至零;而划线铸铁平台浇注温度从1420℃升至1460℃时，铸铁平台厂家平台产生缩孔的废品率从零升至50%。为了减少大连划线铸铁平台废品率，浇注温度应在1395-1420℃之间。

　　在一定的生产条件下，对于不同规格壁厚的划线铸铁平台，应有不同的最佳浇注温度范围。划线铸铁平台产生气孔、夹杂物缺陷和缩孔、缩松缺陷最少时，铸铁平板其浇注温度就是合适的。

　　大连划线铸铁平台铸件的质量包括内在质量和外在质量。内在质量主要是指划线铸铁平台铸件的化学成分、金相组织、力学性能、耐磨性能、耐热性能、耐蚀性能等，还包括铆焊平板的内在缺陷，如缩松、夹杂物、气孔等检验平台厂家。大连划线铸铁平板外在质量主要是指铸件的尺寸精度、表面粗糙度、质量偏差、表面层硬度等，也包括铸件的表面缺陷，如粘砂、夹砂、冷隔等铸铁平台。
