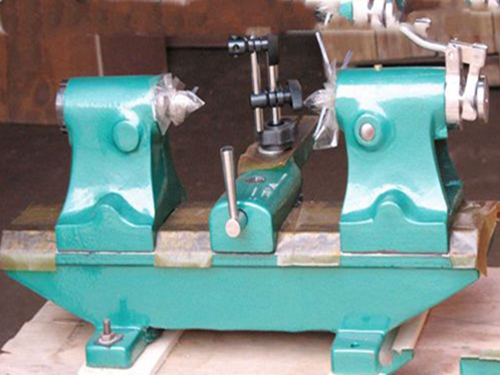

　　兆基精模偏摆检查仪是按照机械滑台的制作工艺改良后，直线度和平行度及垂直度集三线为一体的检测型仪器，   是有工具钢制作而成，耐磨使用寿命长、精度高，主要用于轴类、盘类零件的径向、圆度及端面精度的检测。

　　使用偏摆检查仪时要拧紧偏心轴把，   先将固定   座在仪座上固定。按被测零件长度将活动   座固定在合适的位置。压下球头手柄，装入零件，用两   叮嘱零件中心孔。拧紧固定手把，将   固定。将活动表座放在所需位置，配合百分表（千分表）即可进行检测工作。附件：活动表座一套。我公司生产铸铁平台

　　偏摆检查仪使用说明：工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。工件检测完工后，应立即对仪器进行维护保养，导轨及   套应上油防锈，并保持周围环境整应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。我公司生产铸铁焊接平台

　　使用偏摆检查仪的详细测量步骤：1径向圆跳动的测量：⑴将零件擦净，置于偏摆仪两   之间（带孔零件要装在心轴上）使零件转动自加，但不允许轴向串动，然后固紧二   座，当需要卸下零件时，一手扶着零件，一手向下按手把L即取下零件。⑵将百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。⑶转动被测件一周，记下百分表读数的   大值和   小值，该   大值与   小值之差，为I－I截面的径向圆跳动误差值。⑷测量应在轴向的三个截面上进行，取三个截面中圆跳动误差的   大值，为该零件的径向圆跳动误差。我公司生产铆焊平板

　　2端面圆跳动的测量：将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm测杆的正确位置。转动工件一周，记下百分表读数的   大值和   小值，该   大值与   小值之差，即为直径处的端面跳动误差。在被测端面上均匀分布的三个直径处测量，取其三个中的   大值为该零件端面圆跳动误差。
