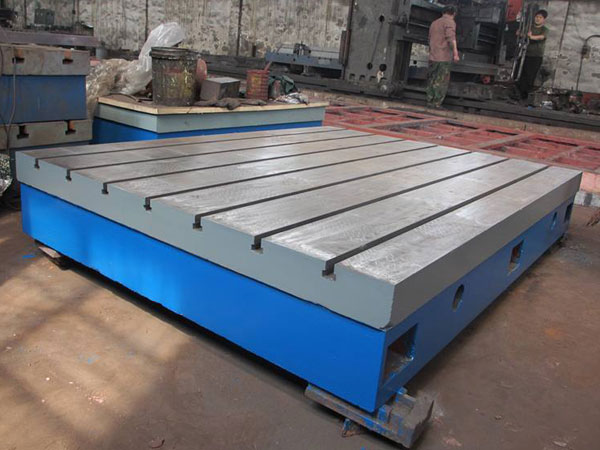

铸铁焊接平台的成型工艺及表面粗糙度测量方法

铸铁焊接平台的成型工艺及表面粗糙度测量方法：

　　铸铁焊接平台铸件在铸造出来以后在地坑中要呆上合适的时间，时间的控制要根据铸铁平台的吨位来定，吨位越大在地坑中呆的时间就应该越长，不然铸铁平台没有放凉就挖出来轻微的是变形，比较重的损失就是铸件发生断裂。

　　铸铁焊接平台的铸件要一边挖一边进行清砂的工作，清砂形式有人工清砂及抛丸清砂。人工清砂费用低，有些局部处理的不是很干净。而抛丸清砂则相反，费用高，检验平板表面清理的非常干净。

　　铸铁焊接平台进行抛丸清理的理想温度最好是接近环境温度，但每家铸造厂的冷却时间不尽相同，因此铸铁平台铸件进入抛丸室的温度差别也很大。因此抛丸机在设计时，应考虑到用户生产可能的最高温度，假设客户需要对如此极端高温的铸件进行清理，设计的抛丸机就必须符合这样的要求，如此才能减少日后的维修，停机和其他包括操作安全隐患等问题。

　　一般铸造厂用的抛丸机可处理表面温度高度100°C左右的铸件。在这样的温度下，就不适宜用橡胶履带输送式抛丸机，而要选择用钢履带式或锰钢履带输送式抛丸机。在高的温度，如高达175°C,时，就必须辅以特殊耐高温的密封，幕帘和提升机履带。

　　成型后的铸铁焊接平台都要对其进行表面粗糙度测量，常用的测量方法有比较法、触针法、光切法和干涉法等。

　　1.比较法将表面粗糙度比较样块根据视觉和触觉与被测表面比较，判断被测表面粗糙度相当于那一数值，或测量其反射光强变化来评定表面粗糙度(见激光测长技术)。样块是一套具有平面或圆柱表面的金属块，表面经磨、车、镗、铣、刨等切削加工，电铸或其他铸造工艺等加工而具有不同的表面粗糙度。有时可直接从工件中选出样品经过测量并评定合格后作为样块。利用样块根据视觉和触觉评定表面粗糙度的方法虽然简便，但会受到主观因素影响，常不能得出正确的表面粗糙度数值。

　　2.触针法利用针尖曲率半径为2微米左右的金刚石触针沿被测表面缓慢滑行，金刚石触针的上下位移量由电学式长度传感器转换为电信号，经放大、滤波、计算后由显示仪表指示出表面粗糙度数值，也可用记录器记录被测截面轮廓曲线。一般将仅能显示表面粗糙度数值的测量工具称为表面粗糙度测量仪，同时能记录表面轮廓曲线的称为表面粗糙度轮廓仪（简称轮廓仪)，这两种测量工具都有电子计算电路或电子计算机，它能自动计算出轮廓算术平均偏差Rα，微观不平度十点高度RZ，轮廓最大高度Ry和其他多种评定参数，测量效率高，适用于测量Rα为0.025～6.3微米的表面粗糙度。

　　3.光切法光线通过狭缝后形成的光带投射到被测表面上，以它与被测表面的交线所形成的轮廓曲线来测量表面粗糙度。由光源射出的光经聚光镜、狭缝、物镜1后，以45°的倾斜角将狭缝投影到被测表面，形成被测表面的截面轮廓图形，然后通过物镜2将此图形放大后投射到分划板上。利用测微目镜和读数鼓轮先读出h值，计算后得到H值。应用此法的表面粗糙度测量工具称为光切显微镜。它适用于测量RZ和Ry为0.8～100微米的表面粗糙度，需要人工取点，测量效率低。

　　4.干涉法利用光波干涉原理(见平晶、激光测长技术)将被测表面的形状误差以干涉条纹图形显示出来，并利用放大倍数高（可达500倍）的显微镜将这些干涉条纹的微观部分放大后进行测量，以得出被测表面粗糙度。应用此法的表面粗糙度测量工具称为干涉显微镜。这种方法适用于测量Rz和Ry为0.025～0.8微米的表面粗糙度。

　　焊接铸铁平板表面粗糙度测量方法要使用哪一种，还有根据具体情况而定。
