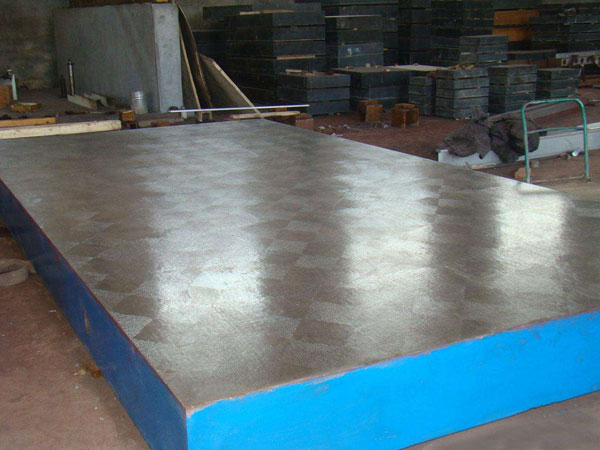

划线铸铁平台加强筋的作用和使用
划线铸铁平台底部应具有适宜的加强筋,其工作面的厚度和边框的高度均应满足在铸铁平台工作面中央区域施加载荷时,该承载区域相对于其他区域的变形量不应大于1υm/200N,此变形量要求适用于尺寸为400mm×250mm或更大的铸铁平台。
为使划线铸铁平台的刚度最好,铸铁平台不论规格大小底部都设计铸有一次成型的加强筋。铸铁平台加强筋有效的防止了划线铸铁平台的变形量及铸铁平台的开裂。
各种尺寸的划线平板都具有三个支撑脚,尺寸大于1000mm×630mm的划线平板还应具有辅助支撑脚;支撑脚应位于工作面边界范围内且划线平板变形量为最小的位置。(调整可调支撑脚可能会影响划线平板工作面的平面度偏差。)
划线铸铁平台支撑脚应加工平整,但划线平板支撑脚平面的加工是否平行于工作面,则由供需双方协商确定。
划线铸铁平台在使用前,要有专业的工作人员进行划线平板的安装调试,然后才可以使用。在没有安装调试合格的划线铸铁平板上工作是没有意义的工作,非专业人员的安装调试有可能损坏划线平板的结构,甚至会造成划线铸铁平台变形,使之损坏,无法使用。非专业人员的安装调试划线铸铁平台是违规的操作,绝对不可以采用。
