铸铁方箱之T型槽方箱的知识点介绍

铸铁方箱之T型槽方箱的知识点介绍：

　　铸铁方箱是采用   的武安产生铁及钢料，进行熔炼浇注而成，铸件浇注完成后，进行   次回火时效处理（代替自然时效），铸件经过时效处理后，使铸件内部的应力减少，稳定性好。铸铁方箱具体6个工作面的空腔正方体，其中一个工作面上有V型槽。铸铁方箱检定的环境条件：常温、常湿。

　　铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件，一般为边长相同的正方体或长方体，可根据用户要求制作各种规格和等高方箱及长方筒。铸铁方箱按JB/T3411.56-99标准制造，材料HT200。

　　铸铁方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。

　　对于刮研制铸铁方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点;3级不少于20点。我公司专业生产铸铁平台

　　铸铁方箱检定方法对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其   大值，当误差方向不一致时取其   大正差与   大负差   值之和，为该受检面平面的平面度。

　　铸铁方箱的种类有很多例如：检验方箱、T型槽方箱、磁性方箱、异型方箱等。   主要介绍的就T型槽方箱。

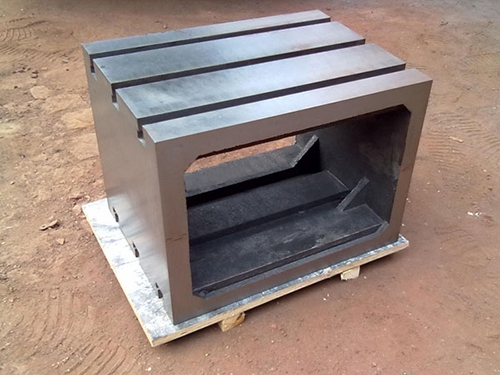

　　T型槽铸铁方箱是铸铁平台测量中的重要的辅助工具用于钳工立体划线，机械零部件的平行度、笔直度和各种位置差错的丈量及查验和零部件平行度、笔直度的查验和划线时支持工件，通常为边长相同的正方体或长方体，可依据用户需求制造各种规格和等高方箱及长方筒。

　　T型槽方箱的精度也能够说是方箱的平面度：通常精度能够分为000级、00级、0级、1级、2级、3级。选用精度标准时通常依据运用情况酌情而定。3级精度以上的方箱用做查验、划线、安装等运用，4级精度以下的方箱通常用做铆焊等运用。

　　T型槽方箱原料：高强度铸铁HT200-300工作面硬度为HB170-240，通过两次人工处置(人工退火600度-700度和天然时效时要轻拿轻放不要猛烈撞击，一旦受到外力影响使T型槽方箱某个平面出现凹凸不平的地方应该马上修复。要经常保持各个平面的清洁，以免被铁销砂子等杂质磨坏。为了防止T型槽方箱发生变形在工件检验或划线完毕后应及时把工件取下不得长时间放在T型槽方箱上。
