兆基铝镁平尺的压铸技术和正确使用方法

兆基铝镁平尺的压铸技术和正确使用方法：

　　   兆基小编给大家介绍一种镁铝平尺的压铸技术。   先将镁合金加工切制成细颗粒状，将此镁合金颗粒装入料斗中，强制输送到粒筒中，粒筒中旋转的螺杆驱使镁合金颗粒向模具方向运动，当其到达粒筒的加热部位时，合金颗粒呈部分熔融状态，在螺旋体的剪切作用下，具有枝晶组织的合金料形成了具有触变结构的半固态合金，当其累积到一定体积时，被高速(5.5m／s)注射到抽成真空的预热型腔中成形。

　　半固态合金在外力作用下可以象热塑性塑料一样流动成形，但触变注射成形的温度，压力以及螺杆旋转速度远远高于注塑设备的。成形的加热系统采用了电阻和感应加热的复合工艺，将合金加热至582±2℃，固相体积分数达60%，同时通入氩气进行保护。定制铸铁平台找兆基

　　由于铝镁平尺没有熔液产生,单位成形件的原材料消耗大为减少,无爆炸危险,无需SF6气体保护,消除SF6对臭氧层的破坏,成形过程中卷入的气体大幅度减少,零件孔隙度小于0.069%,因此成形件可以热处理,成形件致密度高,机械性能好,耐蚀能力强。与传统压铸相比,工作温度约降低100℃,有利于提高压铸模寿命，并使其生产过程具有良好的一致性，减少了铝镁平尺铸件在型内的收缩率，减少了铸件的脱型阻力，提高了铸件的尺寸精度，零件表面质量好，可铸造壁厚达0.7-0.8mm的轻薄件。

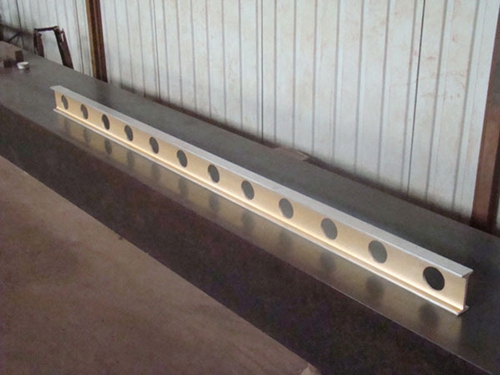

　　对于镁铝平尺的正确使用方法是用等高块支承在距平尺两端2L/9的标准支承标记处并置于大理石平板上。镁铝平尺用分度值为0.001mm的指示表或比较仪，在镁铝平尺工作面长度中间测量读数；然后将等高块移至   大支承距离位置（镁铝平尺两端），镁铝轻型平尺稳定10min 后由指示表或比较仪读数；两次读数值之差Y 即为该镁铝平尺的自然挠度。我公司生产划线铸铁平台

　　特别注意的是在使用镁铝平尺的过程中要注意不要用重物磕碰镁铝平尺的工作面，而且不要将重物压在镁铝平尺上，要尽量将镁铝平尺放在被测工件上进行测量。铸铁平尺可以不用悬挂放置，平放镁铝平尺的地点尽量避免在潮湿，有腐蚀、过高和过低的温度地方。长期不使用的情况下   在镁铝平尺的表面涂上。
