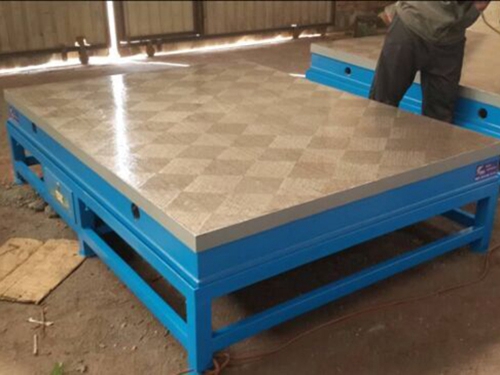

划线铸铁平台的生产—采购—使用整套环节

划线铸铁平台的生产—采购—使用整套环节：

    划线铸铁平台通常是生产厂家设计构造，在设计时有些窍门大家可以学习一下：

    1、大型铸铁平台平面厚度约为30~35cm，中型铸铁平台大约25cm，小型铸铁平板约为10~20cm之间。

    2、主筋高约为铸铁平台平面宽度的1/4~1/5。

    3、三条腿的直径为铸铁平台平面厚度的一倍。

    4、三条腿应比筋面高出平面厚度的1/3。

    5、主筋厚约为铸铁平台厚度的1/2~3/5。

    6、辅筋厚约为平面厚度的2/5~1/2。

    7、铸铁平台的高度约为铸铁平台宽度的1/3~1/5。

划线铸铁平台采购基础知识：

    1、用户在选购划线铸铁平台时，往往只是考虑到铸铁平台的价格，各生产厂家为了销售竞争，想法降低划线铸铁平台生产成本，使地轨的设计和   标准相差甚远，所以建议用户在购买划线铸铁平台时要注意平台的质量,铸铁平板的材质要求,平板的尺寸.一定要选择与使用匹配的平台，要慎重考虑焊接平台的设计和价格是否合理，以避免买到的划线铸铁平台存在严重的质量隐患。

    2、划线铸铁平台销售价格预算：铸件成本、热处理费、机加工费、刮研费、包装费、利润、运输费、税费。

    3、划线铸铁平台按   GB7947-1999标准制造。

    4、划线铸铁平台的等级：1、2、3、精刨4个等级。要根据自己的实际用途选择铸铁平台的精度，铸铁平板级别精度也是价格差距原因之一。

    5、铸铁平台的成本构成：铸件成本、回火费、机加工费、刮研费、包装费、运输费、税费。

    本公司铸铁平台的价格是随市场铸铁的价格相符合的，当铸铁价格上涨时，自然的铸铁平板的价格也上涨。由于目前铸铁的价格不稳，请电话咨询本公司铸铁平台的价格。

划线铸铁平台使用技术要求：

    1、划线铸铁平台总规格尺寸为12000mm×6000mm，厚度400mm，分四块制作。

    2、在平台任意9000*3000位置范围内，平台承重≥100吨。

    3、划线铸铁平台上表面在纵向和横向方向设间隔500mm距离加工出一道刻度线，刻度线规格宽0.8mm，0.69mm，呈60°V型结构确保刻度线的间隔、尺寸一致,以便装配时纵向刻度线无接缝，   大0.15mm。

    4、划线铸铁平台铸件要求：平台材料采用HT250。在每块平台本体上应按照国标Ι型铸出三根?50mm附铸试棒，附铸试棒应满足抗拉强度σb≥180MPa，硬度HB168-251。平台铸件不得存在超过加工范围的气孔、裂纹、缩孔、变形等铸造缺陷；非加工表面不得存在粘砂、裂纹缩孔等缺陷，但允许存在深度不超过10mm、面积不超过50mm×50mm且在※500mm×500mm范围内仅有一处的砂眼气孔。

    5、划线铸铁平台应进行棱边修钝，加工面刷涂防锈油，非加工部位刷涂防锈油漆两遍，再进行面漆，面漆颜色为浅灰色。

    6、划线铸铁平台的制作精度符合图纸及相关   标准要求，未注倒角2×45°，未注铸造圆角R10-R20，未注尺寸公差按IT14，未注形位公差按C级执行。
