铸铁焊接平台的正确碾砂顺序和其检验方法

铸铁焊接平台的正确碾砂顺序和其检验方法：

    铸铁焊接平台在铸造过程中型砂的性能将直接影响铸铁平板铸件的质量，因此，型砂应该具有良好的透气性，湿强度、流动性、可塑性和退让性等。铸铁平台湿型砂应采用粒度在55／1O0、75／150、100／200的多角形或圆形的天然石砂，这样可以获得较好的表面强度和抗夹砂性。在粘土含量相同时，膨润土比普通粘土的热湿拉强度高。在湿型粘土砂中加入适量的煤粉、木屑等，可提高抗夹砂能力，并可防止夹砂、粘砂而得到表面光洁的铸件。型砂的水分定为6％左右，以使其具有较好的综合性能。

    铸铁焊接平板在碾砂时要严格按照加料顺序：旧砂-新砂-粘土-煤粉-水。混碾时间定在6～7min，混碾后进行约5h左右调匀。调匀后进行过筛、打松后再用，使型砂具有松散性，以提高透气性、流动性等。

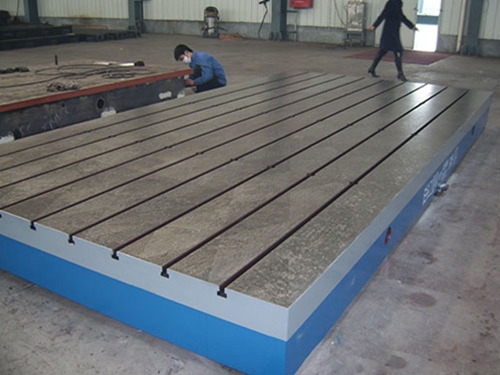

铸铁焊接平台的检验方法

    1、焊接平台工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

    2、焊接平台工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂，且表面平整、涂漆牢固，各税边应修钝。

    3、T型槽在平板的相对两侧面上，应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。

    4、焊接平台应经稳定性处理和去磁。

    5、焊接平台工作面与侧面以及相邻两侧面的垂直公差为12级(按GB1184-80《形状位置公差》规定)。

    6、焊接平板工作面的硬度应为HB170-220或187-255之间。

    7、T型槽主要检定项目 A、材质及表面硬度。B、形状位置公差，含名义尺寸，垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。

    8、精度参数。 3级平板未规定接触斑点要求。1级平板要求接触斑点数在任意25×25mm平面内不少于20点。2级平板要求接触斑点数在任意25×25mm平面内不少于12点。

    铸铁焊接平台的铸件面板的厚度不易过薄，这是由两个原因造成的: 1.焊接平台的使用方法，焊接平台顾名思义就是在平台的上面进行焊接工作，不可避免的要进行敲打，敲打的力度造成我们不能使用太薄的面板。 2，焊接平台铸件铸造的方法:焊接平台铸件壁厚过薄，在生产铸件时会出现铸件浇不足和冷隔等缺陷。这是因为过薄的壁厚不能保证铸造合金液具有足够的能力充满铸型。通常在一定铸造条件下，每种铸造合金都存在一个能充满铸型的   小壁厚，俗称为该铸造合金的   小壁厚。设计铸件时，应使铸件的设计壁厚不小于   小壁厚。这一   小壁厚与铸造合金液的流动性以及铸件的轮廓尺寸有关。
