铸铁平台厂家解读V型架的基准定位方法:

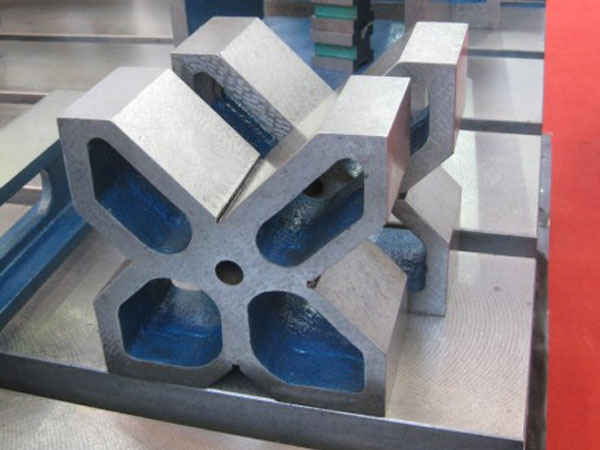

V型架按JB/T8047-95标准制造,采用HT250材料,树脂砂造型。V型架成对供应,用于精密轴类零件的检测、划线、定位及机械加工中的装夹。
V型架是一种比较特殊的定位元件。它虽然是一个单独定位元件,但它的定位基面的结构要素却不是单一的,有两个定位平面,从某种意义上来讲这种形式的定位可看作是两个平面的组合定位。因此,它的定位基准的确定就不能象分析单一定位基面那样简单。
大多数定位元件的定位基准都是定位基面本身或者是由其形成的点、面、线,如单一平面、球心、孔和轴的中心线等。根据这个道理,笔者认为,V型架的定位基准应有两个,其一是两定位平面的交线,另一个是由两平面形成的对称中心面,交线作为垂直方向的定位基准;对称中心面作为水平方向的定位基准。按照传统(中心论)的理论,V型块的定位基准应是检验心轴的中心高,即检验心轴在V型块上放置时的中心线,实际上这条中心线在V型块中的位置是不确切的,它会因检验心轴直径误差大小而变化,因此,在对刀误差中往往会引入这条中心线的位置误差。
若以V型架定位平面与工件外圆接触母线(母线论)为定位基准,由于有两个定位基面的共同定位作用,才使工件实现正确定位,那么应以那个面的母线作基准呢?看来这种方法具有不确切的问题,这种观点不但使定位误差的公式推导过程繁琐、复杂,而且公式含义不清。
由于V型架是两个平面的组合定位,不能用分析单一表面的定位元件的定位基准方法来分析其定位基准。例如,工件以一面两孔定位是常用定位元件为一面两销,两销的中心连线常作为工作的垂直连心线方向的位置要求的定位基准,并不是以某一销中心线或外圆面作其定位基准的。
