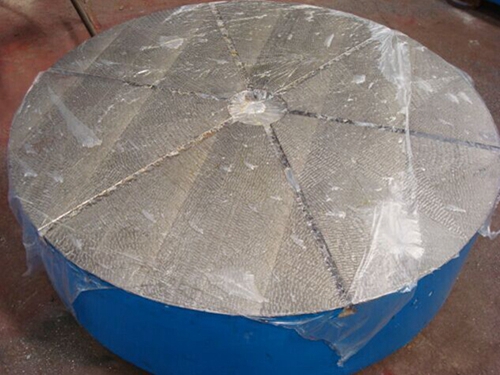

研磨划线铸铁平台的温度把控和检验要点：
在生产制造划线铸铁平台时，车间修理室的温度很重要，温度太高或太低都不容易嵌砂，一般温度在20度左右。当生产铸铁平台的压砂房间恒温条件比较差时，这样会生产当划线平板从一温度拿到另一温度的房间研磨时，平板受热涨冷缩现象的影响，表面产生变形。所以我们要稍微等温一段时间，一般划线平板在压砂前等温数小时或更长时间，待划线平板变形稳定后，再开始研磨。
如果研磨划线铸铁平台在生产时发生稍微的不合格之处的话就需要对划线平板进行修整：对于新划线平板和表面划痕、碰伤较重的划线平板，先用油石打磨一下，打磨后，我们先用M4的砂子修一下板面，三块划线平板互相研磨，待推拉费力的时候，卸下划线平板，直到划线平台板的平面度较好时，停止修理平板，做到心里有数。对于使用中划痕、碰伤较轻的划线平板，只用油石把突起的部分打磨下去就行，不用修理划线平板，直接压砂就可以了。
除了划线铸铁平台在研磨时需要对温度把控好，在检验划线铸铁平台时同样有几点也要特别注意。检验划线铸铁平台接触点面积的比率是将被检划线铸铁平台工斜面上涂上显示剂，在不低于其精度等级的平板上研合，在被检平板上显示出明显的接触点，然后用一个50mm×50mm范围内刻划有2.5mm×2.5mm的400个小方格的透明薄板(如有机玻璃板).置于被检平板工作面的任意位置上，依次观察每个方格内包含接触点所占面积的比例(以1/10为单位).求上述比例数之和,除以4即为所检测部位的接触点面积的比率.为取得典型的数值.应在另一位置上测出接触点面积的比率，求出两次结果的平均值。
检验划线铸铁平台平面波动量：将平面波动仪放在平板工作面上，沿任意一直线方向移动平面波动仪.移动距离为平板对角线长度的一半且不应小于200mm.取平面波动仪的指示表(分度值为0.001mm)上大值与小值之差.即为被检平板工作面的平面波动量。
检验划线铸铁平板挠度：将检测装置放在被检平板工作面上，在不加载荷时，将扭簧比较仪测头与工作面相接触(为使测量准确,测头与工作面之间可放一块薄量块)且记下读数.然后根据表5规定的额定载荷施加力且记下读数;两次读数之差即为被检平板工作面在额定载荷下的挠度值。
