测量平板的工作面要求和检测要求

测量平板的工作面要求和检测要求：

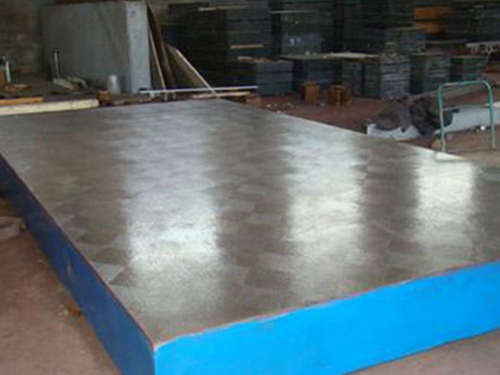

　　测量平板适用于各种检验、精度测量工作，主要用作机械工件检验测量中的基准面，检查零件的尺寸精度或形位偏差，并可作精密划线使用。由此看来测量平板的工作面很重要，在使用测量平板研磨机时，下平板是固定不功的，上平板作摆动往复进行，运动路线是“S”形曲线。当上平板向B端运动时，有—个错开距离，在下平板的D端所受的压力   大。另外，由于上平板所受推力往往与下平板不平行，也使D端受力   大；当上平板向A端移动时，C端受力   大。

　　因为研磨效率与研磨压力成正比，所以下平板边缘就磨损的特别快，形成向凸面发展的趋势。错开距离越大，此种作用越显著。而在铸铁平台的另一个方向，由于摆动量较小，可不作考虑。平板错开距离在上述研磨机上研磨时，是可调节的，—般错开距离在1/6平板尺寸较合适。为了很好地压上砂，对于新制或使用中的铸铁平板，   达到一定的平面性和研去原来残留下的砂子，同时达到一定的光洁度。

　　测量平板对于平面性要求，尤其严格，一套铸铁平台中的任意两块合起来的平面间隙，   好小于所要压的金刚砂颗粒尺寸的二分之一。只有这样，才能压的上，并且压的牢。但是，由于相对研磨时位置错移，使压力分配不均和研磨“机会”不等，又由于在砂粒小或砂粒被挤碎，铸铁平板附吸力很大，产生较高温度，影响平面性等因素，使铸铁平板平面性不够理想。因此   进行分析，采取措施，以便纠正。

　　测量平板在检测前还要做一些准备工作，查看检具及主要配套设备合格证是否在有效期内，如不在有效期内则一律不准使用，应及时与维修人员联系，检查检具是否合格。

    测量平板检定地点温度是否满足检定规程的要求（20±5℃），如不满足，应使用空调器调节检定地点温度，使其满足要求。

    清洗被检测量平板表面，用120#溶剂汽油清洗擦净。平板检定工具在检定地点平衡温度的时间应不少于四小时。

    根据测量平板检定规程要求，目力观察和试验外观及表面质量。用表面粗糙度比较样块比较检定铸铁平板工作面与侧面的表面粗糙度。用分度值为2′的角度规进行检定侧面夹角。

    用检定工具（准确度不低于被检铸铁平板的铸铁平板或平尺）以涂色法检定刮制铸铁平板的接触点数。根据被检平板准确度等级，选用检定工具，用对角线法检定铸铁平板工作面的平面度。

    经检定符合测量平板检定规格要求的平板，发给检定证书；不符合本规程要求的，发给检定结果通知书。测量平板的检定周期根据使用的具体情况确定，一般为一年。划线铸铁平台主要用于各种产品的检验工作，检验平板是应用于机械行业精度测量的基准平面，还可用于机床机械检验测量基准，检验平板用于检查零部件的尺寸精度和形位偏差，是机械制造中不可缺少的检验基本工具。
